La operación de urdimbre

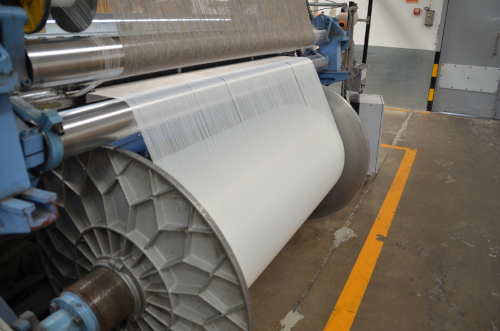

La operación consiste en poner sobre un plegador, el plegador de urdimbre, de forma ordenada y paralela, los hilos que formarán la urdimbre del tejido. Es una operación importante, ya que un mal urdimbre implicará tener problemas a la hora de tejer.

En la operación de urdimbre se trata de poner en un mismo plegador, el plegador de urdimbre, de forma paralela y ordenada, los hilos que formarán la urdimbre del tejido. Se debe garantizar que todos los hilos que formarán la urdimbre tengan una tensión regular durante todo el plegador, independientemente de la zona del mismo donde se encuentren: bordes, centro, inicio del plegador o últimas vueltas de plegado.

Es una de las operaciones más importantes del proceso de textura como lo avala el dicho "Una pieza bien urdida es una pieza medio tejeduria".

Contracciones debidas al ligamento y a los acabados

La longitud del hilo a poner en el plegador debe ser igual a la longitud del tejido que se desea obtener más los metros necesarios debidos a la contracción de los hilos debida al ligamento y la contracción a causa de los acabados. Hay que tener en cuenta también las posibles pérdidas de material debidas a taras en la operación de tisaje. Si no se tuvieran en consideración los hechos de la contracción y el rendimiento del tejido, en la producción de éste, siempre se obtendrían menos metros que los deseados, lo que supondría un problema importante porque no se podrían servir los pedidos tal y como habrían sido encargadas. En el diseño de tejidos se tienen en cuenta estos factores, y en la creación de ribetes o muestras de estos diseños, se buscan los valores exactos de las contracciones debidas al ligamento y acabados. Las contracciones de los tejidos dependen de:

• La materia o materias primas usadas, puesto que cada fibra reacciona diferente en los acabados. Por ejemplo, en tejidos de lana, existe una contracción debida al fenómeno del enfieltrado, que no se da en otras materias.
• Las características estructurales del ligamento que se fabrica: densidades de urdimbre y trama, ligamento...
• Las etapas y tipos de acabados a que son sometidos estos tejidos.

Lógicamente las contracciones debidas al ligamento ya los acabados se dan también en el sentido de la trama y esto afecta a la anchura final de los artículos terminados. Estas contracciones también deben tenerse presentes. Es necesario plantear la anchura de los plegadores según sean las contracciones de trama esperadas.

Las contracciones de urdimbre y trama a causa del ligamento se pueden analizar extrayendo hilos de una muestra y con la medida de los hilos extraídos. A continuación se explica cómo hacerlo.

En los acabados la contracción de los tejidos se hace aún mayor. Las empresas de acabados comprueban la longitud y la anchura de los tejidos antes y después de realizar las operaciones de acabados que les corresponde. Con los valores de longitud y anchura de antes y de después de los acabados, será posible calcular los porcentajes de contracciones de la urdimbre y de la trama.

Los urdidores

La operación de urdimbre se lleva a cabo con los urdidores principalmente de dos tipos diferentes: los urdidores directos o americanos, y los urdidores indirectos, también llamados de secciones o de fajas.

Existen otros tipos de urdidores como los de orillos, los de muestras y los de cintas planas.

Las filetas

Antes de hablar de los urdidores conviene explicar que son las filetas.

Las filetas, o soportes para las bobinas, son unos elementos básicos para poder llevar a cabo la reunión de los hilos de la urdimbre en un plegador. Se trata de unas estructuras de grandes dimensiones, dispuestas en forma de V, o paralelas si son de dimensiones pequeñas, que serviran de soporte a los hilos que irán hacia el urdimbre. Disponen de guía hilos, reguladores de la tensión de los hilos y también de sistemas de parada del urdidor, en el caso de que se produzcan roturas de hilos.

Cada uno de los soportes para las bobinas, que pueden ir de los 200 a las filetas pequeñas hasta los más de 1.200 en las filetas grandes, consta de los siguientes elementos:

• Suporte para la bobina, que aguanta la bobina correctamente en el sitio que le toca mientras se desarrolla el hilo que va hacia el urdidor.
• Suporte para la bobina que harà el relevó a la que trabaja en un momento dado. Tener una bobina de repuesto preparada permite realizar el cambio de bobina sin necesidad de parar la máquina de urdir. Mientras se desarrolla el hilo de una de las bobinas se puede dejar preparada la bobina que le hará el relevó. A las bobinas se les deja un trozo de hilo que corresponde al final del hilo de la misma que puede ser anudado con el inicio de la bobina siguiente. La unión de los hilos de dos bobinas suele hacerse de forma que no queda ningún nudo visible.

• Tensores para dejar cada uno de los hilos con una tensión igual y que sea la que le corresponde por la urdimbre a producir. En las filetas más modernas los tensores se regulan neumáticamente y todos a la vez desde un punto central. Esto ahorra horas de trabajo y garantiza una tensión igual en todos los hilos de la urdimbre.
• Para-urdimbres que harán que la máquina se pare si se produce la rotura de un hilo de la urdimbre. Sería un problema si un hilo se rompiese y el urdidor no fuese capaz de detectarlo, ya que a partir de ese momento el plegador empezaría a tener un hilo menos de los que debería tener.

La cruz

En una urdimbre es importante mantener el orden de los hilos. Es decir, por ejemplo, que el hilo que está en la posición 755 sea siempre el que está en esa posición, y no pueda ser confundido por otro o movido sin querer a otras posiciones vecinas. Esto se logra con la cruz. Se trata de un sistema simple que consiste en hacer pasar los hilos pares por entre dos cordeles de una manera concreta y los hilos impares por la posición opuesta. De este modo un hilo nunca se puede mover de un sitio a otro y mantiene siempre el orden que le toca. En la imagen de debajo las líneas rojas simbolizan un par de cordeles o cuerdas que hacen la función de cruz. Los hilos de la urdimbre, los que se han dibujado de color negro, pasan por encima y bajo alternativamente entre las cuerdas.

En los urdidores, justo después de la fileta, hay un peine especiales, que divide los hilos de urdimbre en dos grupos: los hilos impares y los hilos pares, y que forma la cruz.

Los urdidores directos

Los urdidores directos se utilizan cuando los plegadores están compuestos por un único tipo de hilo.

Las urdimbres se hacen en dos fases:

1. Creación de plegadores primarios. Cada plegador tendrá un número de hilos igual, que será un submúltiplo de los hilos del plegador final. A menudo no es posible realizar los plegadores directamente con el número total de hilos que requieren debido a las limitaciones en los tamaños de las filetas. Por eso es necesario hacer estos plegadores intermedios, llamados primarios.
2. Reunión de los plegadores primarios en el plegador final, el cual tendrá el número total de hilos de la urdimbre según el tejido a fabricar.

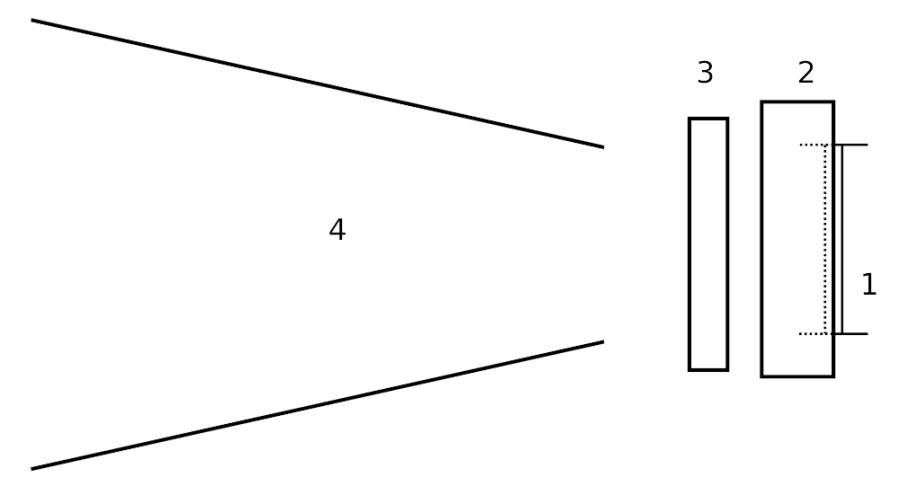

1 - Plegador de urdimbre 2 - Cabezal urdidor 3 - Guia hilos y formación de la cruz 4 - Fileta

Las bobinas de hilo a urdir se sitúan en una fileta y, desde aquí, se pliegan directamente sobre un plegador de urdimbre. Más adelante se juntarán los plegadores que sean necesarios para conseguir el plegador final que irá al telar con el número de hilos que deba tener. Esta unión de los hilos de los de plegadores suele llevarse a cabo al tiempo que se procede al encolado de los hilos. En el caso de urdimbres de hilos de diferentes colores o composición, la reunión de los plegadores provocaría la mezcla de los colores o las materias, de ahí que este tipo de ordenadores no sean usados en estos casos. Por ejemplo, una urdimbre que alternara 4 hilos blancos con cuatro hilos rojos no se podría hacer con un urdimbre directo.

Las filetas de los urdidores directos suelen contener entre 200 y 1.200 bobinas, aunque puede haber más grandes o más pequeñas. El tamaño de las bobinas, y el espacio que éstas ocupan en la fileta, es un factor limitante en este tipo de urdidores.

Para garantizar una uniformidad en la tensión de los hilos de urdimbre, los plegadores giran a una velocidad regulada que mantiene los valores de velocidad periféricos constantes aunque aumente el diámetro de plegado. Se coloca también un cilindro que hace presión sobre el plegador que tiene la misión de comunicar compacidad al plegado de los hilos.

Un peine extensible a la entrada del plegador permite regular la densidad en hilos por centímetro que debe tener el plegador. Para determinar esta densidad es necesario tener presente la cantidad de plegadores primarios que se reunirán en el plegador final.

En cuanto a las diferentes posibilidades para reunir a los plegadores primarios en uno final se tienen las siguientes posibilidades:

• Urdir y a continuación reunir junto con la operación de encolado.
• Urdir y a continuación reunir. La operación de encolar se realiza después con la totalidad del plegador.
• Urdir y después encolar a los plegadores primarios. La operación de reunir se realiza al final.
• Urdir y encolar al mismo tiempo. La operación de reunir se realiza al final.

Los urdidores indirectos, seccionales o de fajas

Se pueden utilizar para obtener cualquier tipo de urdimbre, pero son especialmente usados para la obtención de plegadores cuando las características de los hilos de la urdimbre no son idénticas en color o composición. Constan de tres partes principales: una fileta normalmente de dimensiones más reducidas que en el caso de los urdidores directos (5), una bota, que en uno de sus extremos tiene forma cónica (3), y una unidad plegadora (2), para pasar el hilo desde la bota al plegador final.

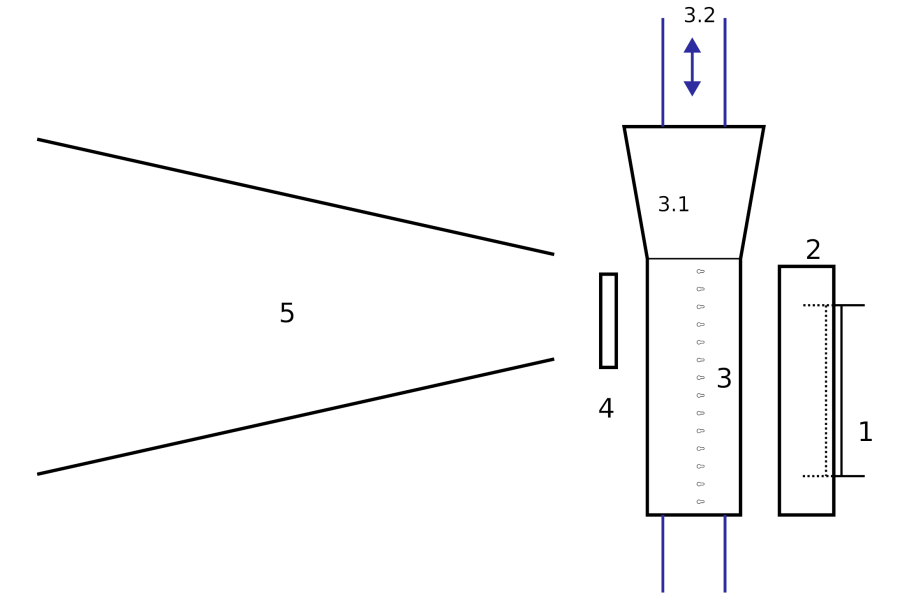

1 - Plegador de urdimbre 2 - Cabezal urdidor 3 - Bota 3.1 - Zona cónica de la bota 3.2 - Raíles sobre los que se mueve la gran bota 4 - Guia hilos y formación de la cruz 5 - Fileta

La urdimbre se deposita en la bota formando fajas de forma que la primera faja se pliega sobre la parte cónica de la bota y el resto de fajas sobre la conicidad que ha formado la faja justamente anterior. De esta forma cada faja se apoya sobre la faja anterior. Cuando se han dispuesto sobre la bota el número total de hilos que deben formar la urdimbre, se transfiere el conjunto de fajas hacia el plegador final de urdimbre. Obtenidos los plegadores hay que llevarlos a encolar, si es que esta operación es necesario realizarla. Una vez llevada a cabo la operación de encolado, o directamente desde el urdimbre si el encolado no es necesario, el plegador final será montado en el teler.

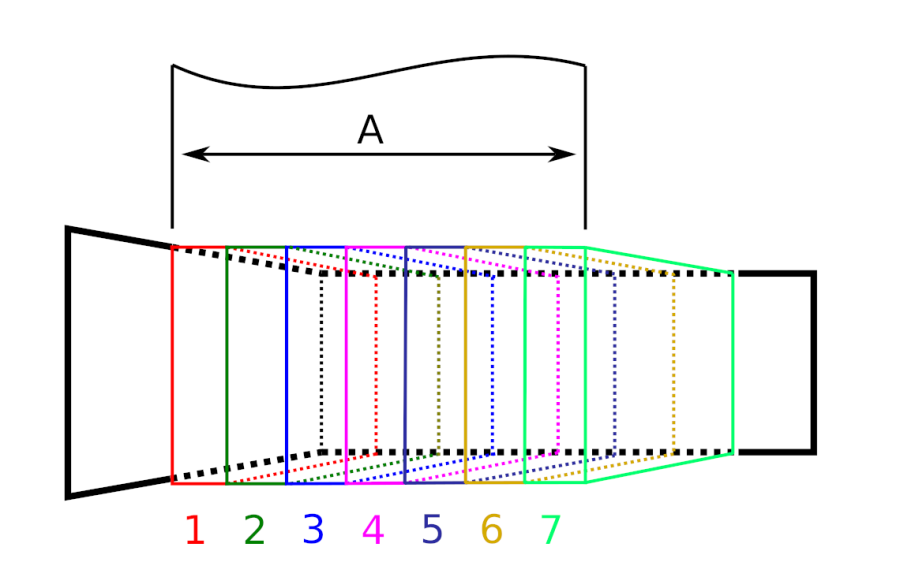

En la imagen de abajo se puede ver una bota donde se han creado 7 fajas de las que las 6 primeras serán iguales y sólo la última, la número 7, normalmente será diferente en número de hilos (no en el orden de las tipologías de los hilos que contiene). En el dibujo de debajo cada una de las fajas se ha pintado de un color diferente con el objetivo de que se entienda mejor cómo van puestas en la gran bota.

El ancho del plegador final se ha simbolizado con la letra A.

Las fajas se crean debido al movimiento horizontal de la gran bota, que se mueve lentamente por encima de unos raíles situados en el suelo. Cuando se termina una faja la bota se desplaza al inicio de la siguiente.

Cada faja se crea por separado. El cambio de faja implica la intervención de un operario/a.

Visto que no es necesario reunir varios plegadores primarios en un plegador final, como ocurre en los urdidores directos, el orden de los hilos de la urdimbre no se verá alterada en el momento de transferirlos hacia el plegador final. Esto permite crear plegadores con relaciones de colores o materias. Obviamente también se pueden crear urdimbres donde todos los hilos son iguales. Estos urdidores son más polivalentes que los directos.

Con este tipo de urdidores la operación de urdimbre se realiza en tres etapas:

• Etapa 1: consiste en preparar la fileta con los hilos necesarios, en ajustar bien la máquina y en programar los parámetros de tensión, anchura, longitud..., según la urdimbre que deba crearse.
• Etapa 2: en esta etapa se hace la creación de las fajas, cuyo conjunto formarán el plegador final. El inicio de cada faja implica un conjunto de acciones manuales.
• Etapa 3: consiste en transferir los hilos del conjunto de fajas, situados en la gran bota, y con la tensión adecuada, al plegador de urdimbre.

Después de urdir habrá que realizar la operación de encolar. Operación que en algunos casos concretos, como por ejemplo en el caso de hilos de lana, algunos hilos sintéticos y hilos retorcidos, puede ser ahorrada. En caso de no realizarse la operación de encolado, en el traspaso de los hilos de la bota al plegador final, se suele aplicar una cera sobre los hilos para hacerlos menos ásperos.

La siguiente tabla resume las principales diferencias entre los urdidores directos y los ordidores indirectos:

Disposiciones y cálculos de urdimbre según los tipos de urdidores

La operación de urdimbre requiere una planificación que consiste en determinar, mediante cálculos sencillos, cómo se hará la urdimbre con los urdidores. En urdidores directos habrá que calcular el número de plegadores primarios y la densidad de los hilos de urdimbre en cada uno de estos plegadores, de forma que al reunirlos se obtenga el plegador final con las condiciones deseadas. En los urdidores seccionales habrá que calcular y centrar las fajas. En ambos casos se calcula también los metros de hilo necesarios para fabricar las urdimbres según los metros de tejido a obtener.

Para realizar los cálculos de las urdimbres es necesario conocer los siguientes datos:

• El ancho final del tejido a fabricar.
• La densidad de urdimbre del tejido.
• El encogimiento total de la urdimbre y de la trama.
• La capacidad máxima de bobinas en la fileta del urdimbre.
• El título de los hilos de urdimbre.
• El rendimiento medio del tejido.
• El hileado (sólo para urdidores indirectos con relaciones de hilos por colores o materias).

Los resultados que se obtendrán serán los siguientes:

• El número de plegadores primarios (sólo urdidores directos).
• El número de fajas (sólo urdidores indirectos).
• El número de hilos en los plegadores primarios (sólo urdidores directos).
• El número de hilos en cada faja (sólo urdidores indirectos).
• El ancho de los plegadores.
• La densidad de la urdimbre en los plegadores.
• Los metros a urdir por cada 100 metros del tejido final.
• Los kilogramos necesarios de hilo para realizar las urdimbres.

Según el tipo de urdidor que se utilice el planteamiento de cómo distribuir el trabajo cambia. A continuación se explica cómo hacerlo con unos ejemplos.

Número de plegadores primarios, y cantidad de hilos en cada plegador, en los urdidores directos

En los urdidores directos, si las filetas no tienen las dimensiones suficientes, es decir, el número de soportes para las bobinas que tienen es inferior al número de hilos totales de la urdimbre, es necesario crear un conjunto de plegadores primarios que después tendrán que ser reunidos el en el plegador final. Estos plegadores primarios deben tener el mismo número de hilos. Sólo el último de los plegadores primarios creados, para conseguir los hilos exactos que debe tener la urdimbre, puede tener algunos hilos menos.

Veámoslo con unos ejemplos.

Ejemplo 1. Disposición en un urdidor directo

Supongamos que se quiere crear un plegador de 5.732 hilos con un urdimbre directo que dispone de una fileta para 1.000 bobinas. Se procedería de la siguiente forma:

1 - Se divide el número total de hilos de la urdimbre entre la cantidad de espacios en la fileta y se toma el valor entero del resultado obtenido más 1. El resultado que se obtiene corresponde al número de plegador primarios que se deberán fabricar.


5.732/1.000 = 5,732 => 5 + 1 = 6 plegadores primarios

2 - Se divide el número total de hilos de la urdimbre entre el resultado obtenido en el paso anterior. El número entero obtenido más 1 es la cantidad de bobinas que deben tener todos los plegadores menos quizás el último (sólo si el resultado de la división es un número entero todos los plegadores tendrán el mismo número de hilos).


5.732/6 = 955,33 => 955 + 1 = 956 hilos en los plegadores del 1 al 5

3 - Se suman todos los hilos de los primeros plegadores y el resultado de la suma se resta del número total de hilos de la urdimbre. El resultado obtenido será el número de hilos del último de los plegador primarios.


956 · 5 = 4.780 => 5.732 - 4.780 = 952 hilos en el último plegador

4. Se comprueba que el cálculo se ha realizado correctamente.


956 · 5 + 952 = 5.732 hilos del plegador final => ES CORRECTO

RESULTADO: Se deberán hacer 5 plegadores de 956 hilos y uno de 952.
